Высокоточные энкодеры, оснащенные инновационной системой сборки на каждом соединении и использующие различные материалы, такие как титан, обеспечивают системе исключительную точность, стабильность и надежность.

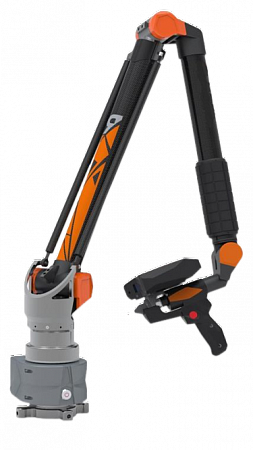

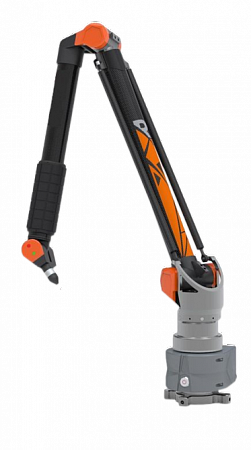

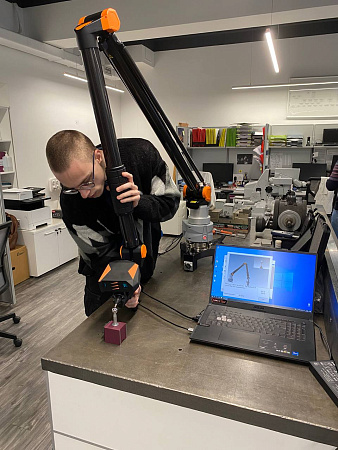

Рычаг Мастер ЭВА включает три шарнирные секции, которые гарантируют 7 степеней свободы для 7-осевого манипулятора. Это позволяет точно нацеливаться на заданные точки в любой требуемой ориентации.
Конструкция руки состоит из вертикальной колонны, которая вращается вокруг первого сустава и соединяется со второй секцией, позволяющей вертикальное движение вокруг второго сустава. Затем идет третья секция, которая обеспечивает вращение вдоль вокруг третьего сустава и перпендикулярное вращение вокруг четвертого. На третьей секции имеется зонд, который может вращаться вокруг пятого и седьмого суставов на 7-осевом манипуляторе.
Почему стоит выбрать Мастер ЭВА?
Это устройство является идеальным выбором для контактного измерения и лазерного сканирования, особенно для компаний, стремящихся к высококачественным
стандартам в области координатно-измерительных машин. Оно предлагает надежное решение для контроля с отличным соотношением цены и качества.
Особенности измерительной руки Мастер ЭВА 7:
- Уникальная конструкция металлических соединений: Измерительная рука Мастер ЭВА 7 использует продуманную конструкцию соединительных элементов, что позволяет сократить затраты на изготовление узлов, не оказывая значительного влияния на общую стоимость устройства.
- Высокоточные энкодеры: В конструкции используются только отобранные производительные энкодеры, что обеспечивает получение максимально точных значений углов для каждого соединительного механизма.
- Инновационные математические модели: В системе применяются прогрессивные математические модели, позволяющие эффективно корректировать ошибки, возникающие в процессе калибровки.
- Широкий ассортимент моделей: Измерительная рука Мастер ЭВА 7 доступна в десяти различных размерах, варьирующихся от 2,0 до 9,0 метров.
Технические характеристики измерительной руки Мастер ЭВА 7:
|

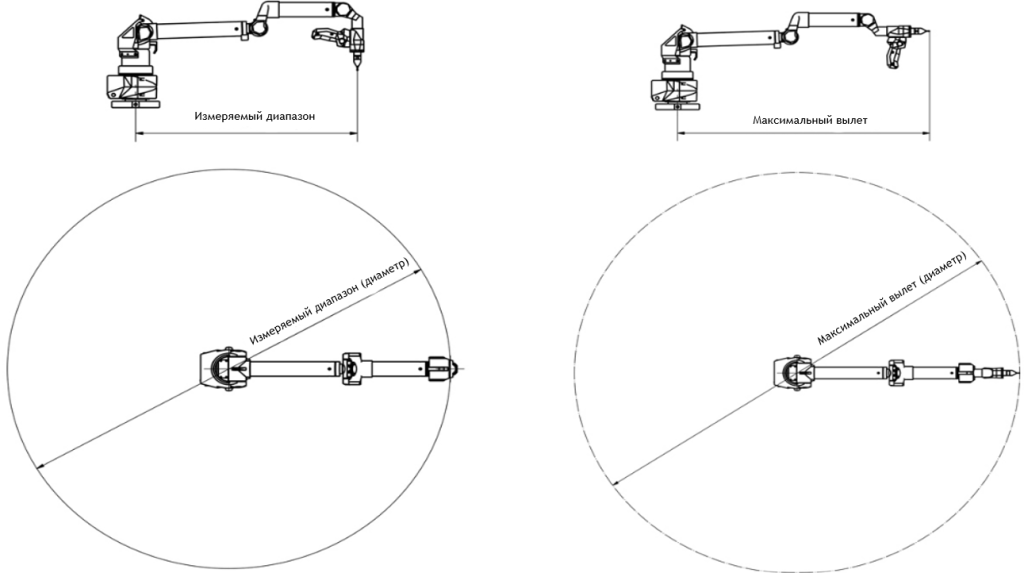

Модель |
Диапазон измерений (диаметр),м |
Максимально допустимая погрешность при измерении однонаправленных параметров длины, мм |
Максимально допустимая погрешность при измерении диаметра сферы,мм |
Максимально допустимая погрешность при разных положениях манипулятора, мм |
Максимально допустимая погрешность формы сферы, мм |
Вес,кг |
|
Мастер ЭВА 7 2.0 |
2.0 |
0.025 |
0.010 |
0.039 |
0.020 |
7.8 |
|
Мастер ЭВА 7 2.5 |
2.5 |
0.027 |
0.010 |
0.042 |
0.021 |
8.1 |
|
Мастер ЭВА 7 3.0 |
3.0 |
0.050 |
0.016 |
0.074 |
0.032 |
8.5 |
|
Мастер ЭВА 7 3.5 |
3.5 |
0.061 |
0.020 |
0.089 |
0.039 |
8.7 |
|
Мастер ЭВА 7 4.0 |
4.0 |
0.075 |
0.026 |
0.103 |
0.044 |
8.9 |
|
Мастер ЭВА 7 4.5 |
4.5 |
0.098 |
0.042 |
0.121 |
0.058 |
9.9 |
|
Мастер ЭВА 7 5.0 |
5.0 |
0.133 |
0.083 |
0.160 |
0.093 |
10.6 |
|
Мастер ЭВА 7 6.0 |
6.0 |
0.162 |
0.074 |
0.209 |
0.108 |
12.9 |
|
Мастер ЭВА 7 7.0 |
7.0 |
0.202 |
0.105 |
0.262 |
0.140 |
14.1 |
|
Мастер ЭВА 7 9.0 |
9.0 |
0.240 |
0.120 |
0.300 |
0.164 |
16.9 |

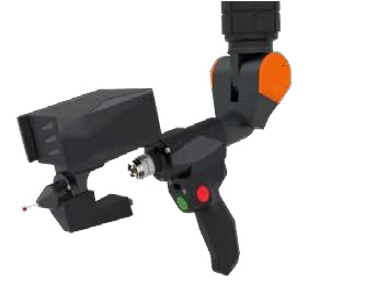

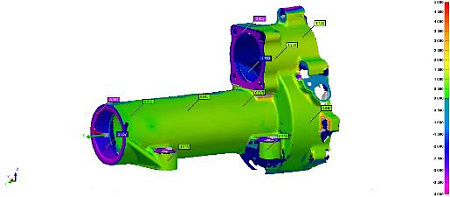

Лазерный сканер ЭВАСКАН (только для 7осевой руки) Диапазон рабочих температур: от +5°C до +50°C. Диапазон температур хранения (при помещении в стандартный транспортировочный ящик RPS) от -30°C до +70°C Влажность: от 5% до 95% без конденсации. Класс защиты IP: IP51 только для руки (IP65 для сканера Мастер ЭВА) по отношению к пыли и воде. Электропитание: 100– 240 В переменного тока, 50/60 Гц (автоматический выбор диапазона).
|
Модель |
ЭВАСКАН 50 |
ЭВАСКАН 100 |
ЭВАСКАН 200 |
|
Длина лазерной линии |
50 мм |
200 мм |
100 мм |
|
Точность |
12 мкм |
24 мкм |
36 мкм |
|
Повторяемость |
12 мкм |
24 мкм |
36 мкм |
|
Разрешение |
16 мкм |
23 мкм |
40 мкм |
|
Количество выборок (точки на строку) |
2500 точек на линию |
||
|
300 Гц |
|||
|
Вес (только сканер) |
0.5кг |
||
|
Выходная мощность лазера |
макс. 8 мВ (класс 2M) |
||
|
Модель |
ТЮБОСКАН 30 |
ТЮБОСКАН 30М |
ТЮБОСКАН 50 |
ТЮБОСКАН 80 |
ТЮБОСКАН 150 |
ТЮБОСКАН 200 |
|
Макс. диаметр трубы, мм |
26 |
26 |
45 |
74 |
142 |
190 |
|
Макс. диаметр при двойном измерении, мм |
26 |
14 |
35 |
58 |
60 |
80 |
|
Предлагаемый макс. Диаметр, мм |
20 |
20 |
35 |
60 |
125 |
175 |
|
Минимальный диаметр трубы, мм |
2 |
1 |
6 |
9 |
14 |
19 |
|
Номинальная ширина вилки, мм |
30 |
30 |
50 |
80 |
150 |
200 |
|
Макс. погрешности измерения (Длина), мм |
+/- 0.1 |
+/- 0.2 | ||||
|
Макс. погрешности измерения (Угол), ° |
+/- 0.1 |
+/- 0.040 |
||||
|
Масса, кг |
170 |
165 |
200 |
270 |
600 |
550 |
|
Лазер |
Тип лазера: Полупроводниковый Класс лазера :2[EN/IEC 60825-1 (2007) JIS c6082(2011)] |
|||||
|
Тип луча |
Коллимированный |
|||||
|
Длинна волны |
650нм [видимый] |
|||||
|
Макс. мощность лазерного диода, мВ |
7 |
|||||
|
Выходная мощность, мВ |
<1 |
|||||
|
Диапазон температур хранения |
От минус 10°C до плюс 50°C |
|||||
