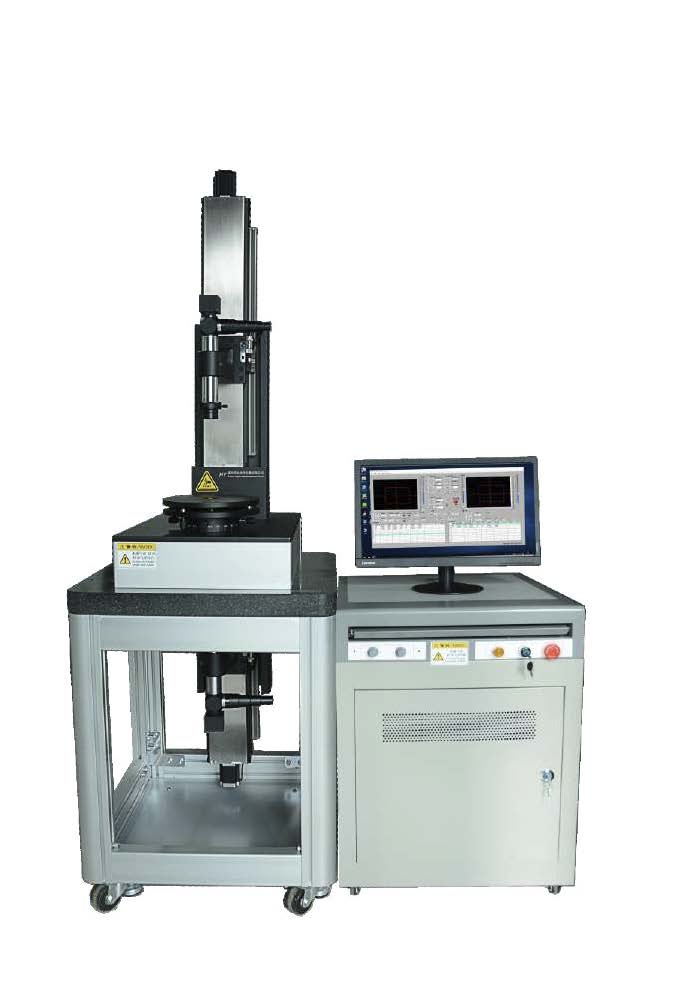

Измеритель эксцентриситета LensCT-DAF - это высокоточная система измерения эксцентриситета линз с двумя осями перемещения, оснащенная высокоточным поворотным столом на воздушных подшипниках, которая может использоваться для измерения эксцентриситета центра одной линзы или группы оптических линз методом передачи, а также может использовать характеристики двойного оптического пути, так что в то время как одна из оптических осей собирает и отлаживает линзу, другая может контролировать фактическое положение оптического центра всей группы в режиме реального времени для обеспечения качества сборки высокоточных групп оптических линз, особенно для непрозрачной видимой инфракрасной оптики. Высокоточное качество сборки оптических линз, особенно подходит для сборки и отладки невидимых инфракрасных оптических линз. Функционал также может быть расширен для увеличения фокусного расстояния (включая эффективное фокусное расстояние, переднее фокусное расстояние и заднее фокусное расстояние), а также радиуса кривизны и других точных измерений, чтобы достичь одномоментной проверки основных оптических параметров линзы или группы линз.
Особенности:
- Измерение эксцентриситета пропускания или отражения; оснащен программным обеспечением для тестирования, автоматического измерения и отображения результатов тестирования.
- Программное обеспечение автоматически находит изображения, и записывает положения в Z-направлении каждой точки изображения линзы, и может рассчитать оптическую ось и отклонение группы линз.
- Оснащен высокоточным вращающимся столом с воздушным подшипником, тестовым программным обеспечением, которое автоматически управляет и рассчитывает положение координат XY каждой точки отражающей сферы или фокусной точки группы линз (метод передачи); это может быть использовано для определения эксцентриситета каждой линзы в группе линз.
- Высокая точность измерений, удобное управление, расширяемые функции измерения фокусного расстояния и радиуса кривизны, широкий спектр применения.
- Измерение эксцентриситета специальных линз (вне оси);
- Высокоточная сборка и отладка линз;
- Автоматическое определение эксцентриситета каждой составляющей линзы в группе линз;
- Оптическое или механическое определение коаксиальности ИК-линз;
- Двустороннее измерение эксцентриситета внешних оптических линз.

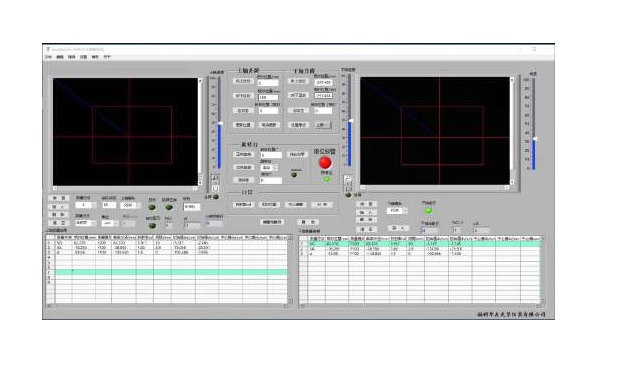

Тщательно разработанное программное обеспечение делает измерения простыми и интуитивно понятными. Оно может автоматически измерять эксцентриситет каждой линзы в группе линз в соответствии с введенными оптическими параметрами и записывать положение центральной точки по X,Y,Z, или моделировать положение оптической оси, а также отклонение от механической оси и т.д., и непосредственно отображать измеренные значения. Интерфейс программного обеспечения показан на рисунке.
Принцип работы:

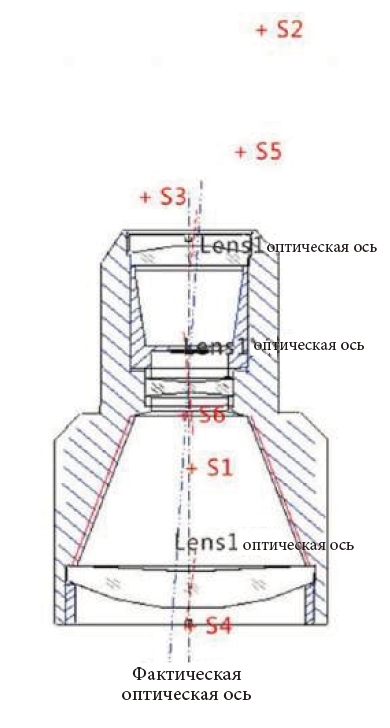

По сравнению с эксцентриситетом с одной оптической траекторией, эксцентриситетом с двумя оптическими траекториями может одновременно опираться на оптическую ось (двухсторонний сферический центр) положения линзы, эффективность и точность сборки линз будут выше. При фактической сборке, стол выравнивается, линза помещается на стол, механическая ось стола и поворотная ось поворотного стола могут быть отрегулированы с помощью процентной таблицы, чтобы в основном совпадать с верхней и нижней оси автоколлиматора должны быть отрегулированы, чтобы сходиться на верхней и нижней сферических центров собранных линз, и настроить линзу, чтобы сферические центры и поворотная ось совпадали. Аналогичным образом регулируются сферические центры других линз, чтобы сферические центры всех линз (например, S1,S2,S3,S4,S5,S6 слева) находились на одной линии и совпадали с механической осью.
Эксцентрики с двойной оптической траекторией также подходят для центрирования при сборке инфракрасных линз. При сборке инфракрасных линз нижняя оптическая ось может использоваться для контроля положения оптической оси в режиме реального времени и регулировки положения других инфракрасных линз, чтобы они находились на одной линии, что позволяет добиться точности центрирования сборки линз.
Технические характеристики LensCT-DAF:
| Внешний интерфейс ПЗС | USB 2.0 |
| Разрешение (фотографии) | 0.1 мкм |
| Точность измерения | 0.5 мкм |
| Диаметр линз | 3~200 мм |
| Диапазон измерения | ±3~±2000 мм |
| Габариты(Д х Ш х В) | 62x50x170 см |
| Вес (нетто) | ~135 кг |
Комплектация:
- Верхнеосевой фотоэлектрический автоколлиматор
- Моторизованный переводной стол по верхней оси
- Фотоэлектрический автоколлиматор по нижней оси
- Нижнеосевой моторизованный переводной стол
- Четырехмерный юстировочный стол или модуль эксцентриситета для одной линзы
- Высокоточный поворотный стол на воздушных подшипниках
- Испытательный стенд
- Моторизованный блок управления, источник света, набор линз и т.д.
- Компьютерное и измерительное программное обеспечение и т.д.
